CCK 4400BAC-TP




Transdutor de Energia BACNET

Compacto e robusto para conexão direta a sinais de tensão (até 500 VCA) e corrente (até 5A);
Instalação em trilho DIN;
Medição (TRUE RMS): W, Wh (+/-), VAr, Varh (+/-), V (F-N, F-F), I (Med e por fase), F.Pot, Freq;
Teclado e display incorporados;
Não necessita de software para parametrização, toda realizada pelo teclado;
Conexão elétrica em estrela (3 elementos – 4 fios) ou delta (2 elementos – 3 fios);
Medição de energia ativa e reativa nos quatro quadrantes;
Ideal para medições setoriais de energia elétrica com baixo custo;
Duas entradas de pulsos para contagem de pulsos (sem memória de massa) de Água, Gás, etc;
Porta de comunicação serial RS 485, protocolo de comunicação BACNET;


    Características Técnicas

  • Protocolo Bacnet/TP;
  • Porta RS 485 supervisão;
  • Nível de proteção:IP 20
  • Consumo dos TCs: 0,15VA;
  • Corrente de medição: de 20mA até 5A;
  • Tensão de medição: de 30Vca a 500Vca (L/L);
  • Classe de exatidão: 0,5%;
  • Isolação de Medição: 1,6kV;
  • Isolação de Alimentação: 2,5kV;
  • Alimentação: de 90~240Vca/125Vcc;
  • Consumo: 3VA;
  • Freqüência da rede: 47Hz a 63Hz;


Informações Adicionais

Tabela de Medição
Grandeza FASE R FASE S FASE T 3Ø
Volt • • • •
Ampére • • • •
VA •
Watt •
Watt hora (importado e exportado) •
VAr (Indutivo e Capacitivo) •
VAr hora (Indutivo e Capacitivo) •
Fator de Potência •
Demanda •
Frequência •
Ângulos entre Tensões • • •
Ângulos entre Correntes • • •
Ângulos entre Tensão e Corrente • • •

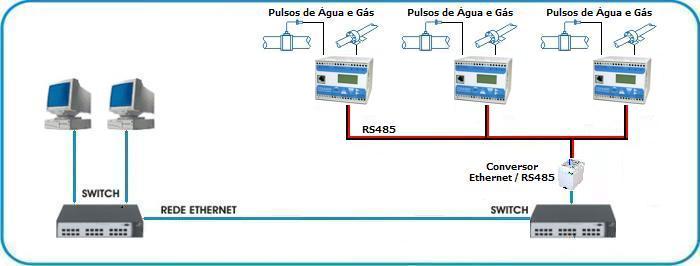

Diagrama de Aplicação

Diagrama de Ligação

Dimensões
