CCK 4400ME-TC




Transdutor de Energia com Memória de Massa,Ethernet e TC Externo

• Compacto e robusto para conexão direta a sinais de tensão (até 500 VCA) e corrente (até 200A);
• Instalação em trilho DIN;
• Medição (TRUE RMS): W, Wh (+/-), VAr, Varh (+/-), V (F-N, F-F), I (Med e por fase), F.Pot, Freq;
• Teclado e display incorporados;
• Não necessita de software para parametrização da medição, toda realizada pelo teclado;
• Conexão elétrica em estrela (3 elementos – 4 fios) ou delta (2 elementos – 3 fios);
• Medição de energia ativa e reativa nos quatro quadrantes;
• Ideal para medições setoriais de energia elétrica com baixo custo;
• Duas entradas de pulsos para contagem de pulsos (sem memória de massa) de Água, Gás, etc;
• Memória de massa de 35 dias contínuos em médias integradas de 15 minutos da demanda, fator de potência e tensão média trifásica;
• Conexão Ethernet 10/100Mbits com protocolo Modbus TCP;


    Características Técnicas

  • Protocolo Modbus TCP/IP;
  • Protocolo Modbus;
  • Porta Ethernet supervisão;
  • Memória de Massa de 35 dias;
  • Nível de proteção:IP 20
  • Tensão de medição: de 30Vca a 500Vca (L/L);
  • Classe de exatidão: 0,5%;
  • Isolação de Medição: 1,6kV;
  • Isolação de Alimentação: 2,5kV;

    TC EXTERNO:
  • Faixa de medição: 1 até 200 A;
  • Diâmetro interno: 24 mm;
  • Precisão: 0,2 %;
  • Isolação: 2KV/5mA/3s;


  • Alimentação: de 90~240Vca/125Vcc;
  • Consumo: 3VA;
  • Frequência da rede: 47Hz a 63Hz;


Informações Adicionais

Tabela de Medição
Grandeza FASE R FASE S FASE T 3Ø
Volt • • • ••
Ampére • • • ••
VA •
Watt ••
Watt hora (importado e exportado) •
VAr (Indutivo e Capacitivo) •
VAr hora (Indutivo e Capacitivo) •
Fator de Potência ••
Demanda ••
Frequência •
Ângulos entre Tensões • • •
Ângulos entre Correntes • • •
Ângulos entre Tensão e Corrente • • •
• Registrado na memória de massa (médias de 15min)

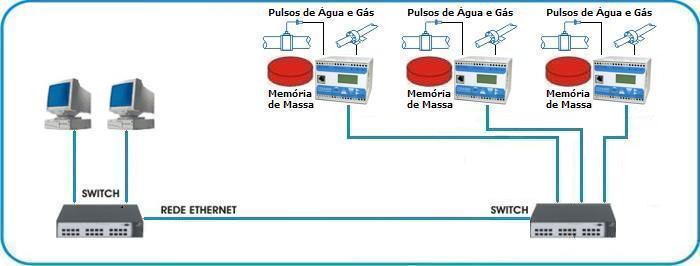

Diagrama de Aplicação

Diagrama de Ligação

Dimensões
