CCK 640A




Conversor de Pulsos para ABNT

Conversor de Pulsos para protocolo ABNT/CODI normal ou estendido.
Pode ser usado para medidores com saída do tipo paralela com os seguintes sinais de pulsos:
Energia ativa;
Energia ativa reversa;
Energia reativa indutiva;
Energia reativa capacitiva;
Integração (pulso de sincronismo a cada 15 minutos);

E sinais de estado:
Ponta;
Fora de ponta;
Capacitivo;


    Características Técnicas

    - 8 entradas de pulsos;
    - 1 saída de coletor berto;
    - 1 saída para tomada ótica;
    - Frequência dos pulsos de entrada até 10Hz;

    - Alimentação de 90Vca até 240Vca ou 125Vcc;
    - Consumo de 8VA;
    - Temperatura de operação de 0º a 50ºC;


Diagrama de Aplicação

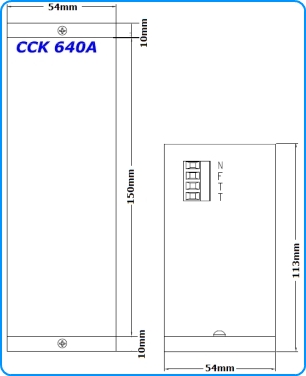

Dimensões
