CCK 7010S





Gateway TCP/IP de uso geral

Conversor do padrão serial de comunicação de dados RS-485 para o padrão Ethernet, velocidade de comunicação 10/100Mbits, protocolo de comunicação TCP/IP. O equipamento, que vem acompanhado de software para gravação de endereço IP e programação da função, opera com endereço de IP fixo.

Possui cinco funções em um só equipamento (uma função de cada vez):
• GATEWAY-PC : Utilizado para conectar controladores e registradores CCK na rede TCP/IP;
• GWRX : Converte TCP/IP em RS485 formando par com os módulos GWTX;
• GWTX512 : Interliga módulos CCK512 dos controladores CCK na rede TCP/IP;
• GWTXION : Interliga medidores ION nos controladores CCK na rede TCP/IP;
• MBUSTCP : Converte Modbus RTU em Modbus TCP/IP.


    Características Técnicas

    - Ethernet 10/100MBits protocolo TCP/IP;
    - Grau de Proteção IP 20;
    - Temperatura de operação: 0º à 50ºC;
    - Alimentação de 90Vca à 240Vca com seleção automática de tensão ou 125Vcc;
    - Consumo: 17VA;


Diagrama de Aplicação

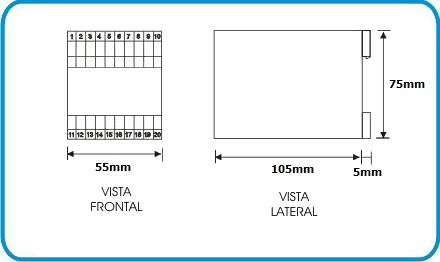

Dimensões
