CCK 7200 SR BACNET





Multimedidor de Energia c/THD protocolo BACNET

• Compacto e robusto em portas de painel;
• Adequado para rateio da conta de energia;
• Programação via teclado;
• Led´s indicativos da comunicação;
• Saída de pulsos proporcionais ao consumo de energia;


    Características Técnicas

  • Protocolo BACNET/TP;
  • Porta RS 485 supervisão;
  • Nível de proteção:IP 20;
  • Consumo dos TCs: 0,15VA;
  • Corrente de medição: de 20mA até 5A;
  • Tensão de medição: de 30Vca a 500Vca (L/L);
  • Classe de exatidão: 0,2%;
  • Isolação de Medição: 1,6kV;
  • Isolação de Alimentação: 2,5kV;
  • Temperatura de operação: 0º à 50ºC;
  • Alimentação: de 80~260Vca ou 125Vcc/220Vcc;
  • Consumo: 3VA;
  • Freqüência da rede: 47Hz a 63Hz;


Informações Adicionais

Tabela de Medição
Grandeza FASE R FASE S FASE T 3Ø
Volt • • • •
Ampére • • • •
VA •
Watt •
Watt hora (importado e exportado) •
VAr (Indutivo e Capacitivo) •
VAr hora (Indutivo e Capacitivo) •
Fator de Potência •
Demanda •
Frequência •
Ângulos entre Tensões • • •
Ângulos entre Correntes • • •
Ângulos entre Tensão e Corrente • • •
THD de Tensão • • •
THD de Corrente • • •
Espectro até a 49a. Harmônica de para Tensão e Corrente • • •

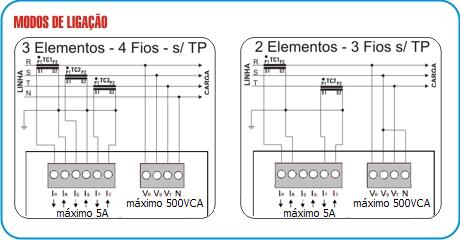

Diagrama de Ligação

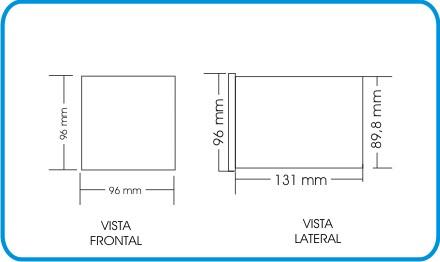

Dimensões
