CCK 800





Módulo com 12 entradas analógicas de 4 a 20mA

Módulo eletrônico com 12 entradas analógicas de 4 à 20 mA, resolução de 10 bits acrescida de 3 bits de dither, com comunicação RS 485, protocolo de comunicação MODBUS RTU.

Quando conectado as unidades CCK, podem ser utilizado para entrada de medição de vazão,temperatura,nível e outras utilidades com sinal 4 à 20mA.


    Características Técnicas

    - Doze entradas analógicas de 4 à 20 mA;
    - Resolução de 10 bits;
    - Porta de comunicação serial RS 485;
    - Protocolo de comunicação MODBUS/RTU ou N2/METASYS;
    - Grau de Proteção IP 20;
    - Temperatura de operação: 0º à 50ºC;
    - Alimentação de 90Vca à 240Vca com seleção automática de tensão ou 125Vcc;
    - Consumo: 10VA;

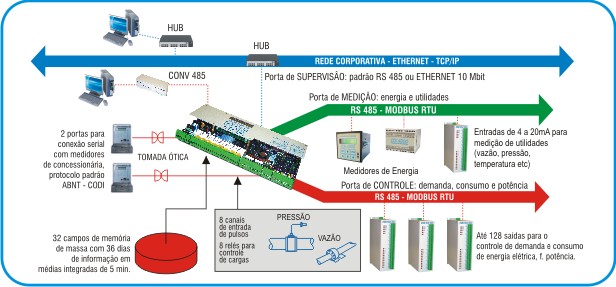

Diagrama de Aplicação

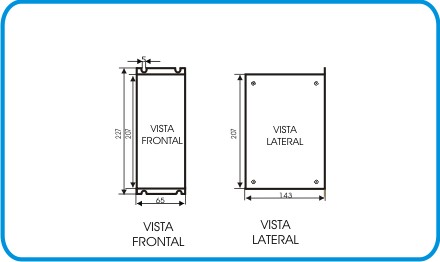

Dimensões
