IMPLANTAÇÃO



Medição junto à Concessionária

Os medidores de energia utilizados pelas concessionárias de energia em consumidores do GRUPO A dispõem de uma saída denominada saída do usuário. Nesta saída, que segue o padrão ABNT CODI, é informada através de um protocolo específico, o consumo de energia ativa e reativa dentro da janela de 15 minutos de integração, que é o intervalo de tempo para medição da demanda. É nesta saída, através da TOMADA ÓTICA (garante a isolação galvânica entre medidor da concessionária e o gerenciador de energia) que são conectados os gerenciadores de energia da CCK AUTOMAÇÃO.



Gerenciadores de energia para consumidores cativos:

Gerenciadores de energia para consumidores livres:

Medidores para consumidores livres já com interface direta para os equipamentos CCK:




Controle de Demanda e Consumo de Energia Elétrica

Os equipamentos que formam o SISTEMA CCK contam com saídas de contato sêco (relés) e correntes(4 a 20 mA) que pode ser utilizadas no acionamento de cargas ativas (liga/desliga/reduz) que, associado aos diversos algorítimos de controle de demanda disponíveis no sistema, possibilitam eliminar desperdícios de energia elétrica sem interferir no processo produtivo.


Sem Controle de Demanda Com Controle de Demanda

Módulos de acionamentos





Controle de Fator de Potência

Os relés dos equipamentos CCK podem ser utilizados também no acionamento de cargas reativas, possibilitando a manutenção do fator de potência no nível desejado com a garantia da atuação otimizada sobre bancos de capacitores, minimizando as operações de liga/desliga, aumentando a durabilidade dos bancos e contactores; No SISTEMA CCK, o controle de fator de potência global, cujo o valor é obtido junto a medição da concessionária, é integrado com o controle de fator de potência setorial, cujo o valor é obtido junto a medição local de energia. Esta característica minimiza a necessidade de instalação de bancos de capacitores para a correção do fator de potência.

Módulos de acionamentos




Medição Setorial de Energia para o Rateio da Conta

As medições setoriais de energia realizadas através dos medidores CCK irão possibilitar a obtenção da relação KWh/unidade de produção, onde a otimização deste índice poderá implicar muitas vezes em uma eficientização também, no processo produtivo, permitindo um acompanhamento total das ações a serem implementadas, e ainda adoções de medidas corretivas tais como:

Equipamentos CCK para medição de energia;


Rateio da Conta

Meta Setorial de Consumo




Medição de Utilidades

O SISTEMA CCK, través de seus equipamentos, dispõe de tipos de entradas (pulsos, analógicas 4 a 20 mA, serial RS485 com protocolo MODBUS RTU ou qualquer instrumento com saída serial e protocolo aberto) para a aquisição de sinais que permitem a obtenção, além da energia elétrica, do consumo de gás, ar comprimido, vapor, temperatura, etc.



Equipamentos CCK para medição de dados;







Supervisão e Alarmes

O Sistema CCK, através de seus módulos de entrada de contato seco, verifica, alarme e registra o estado e variação de estado (aberto/fechado) dos diversos elementos de proteção de um sistema elétrico (relés, disjuntores, etc), com possibilidade de envio de mensagens para PAGERS.(Acoplado à uma central de Pager) ou CELULAR (modelos cadastrados).

Módulo de entradas digitais:

Supervisão



Alarmes




Qualidade de Energia

O SISTEMA CCK introduz um novo conceito de Gerenciamento de Energia, pois associa aos padrões convencionais de informação quantitativa a possibilidade de análise qualitativa, trazendo ao usuário dados precisos, em tempo real, sobre a qualidade da energia utilizada, permitindo a verificação de índices como:



Equipamentos CCK para qualidade de energia:




Armazenamento de Dados

Para dar confiabilidade ao sistema, todos os registros de medições estão nos equipamentos CCK, que contam com memória de massa, protegida por bateria para o caso de falha de energia, sendo formada por intervalos de médias integradas de 5 ou 15 minutos e armazenadas por 35 dias contínuos. Na chegada do 36º dia, o primeiro é apagado.

Equipamentos CCK com memória de massa:




Comunicação

Todos os equipamentos CCK são interligados, sendo que a CCK AUTOMAÇÃO possui todas as alternativas para esta interligação:




Gerenciamento

Quando o programa SW CCK PC 6000 estiver em execução no microcomputador irá se comunicar com as unidades CCK através do meio de comunicação que for utilizado (ETHERNET TCP/IP, par trançado blindado, fibra ótica, etc), permitirá a monitoração em tempo real não só da concessionária, como de cada ponto de medição do sistema. Este programa, conforme a configuração do SISTEMA CCK implantado, poderá também estar emitido de alarmes quanto a demanda, fator de potências, freqüência, nível de tensão, atualização de unifilares na tela do microcomputador, etc.

Uma das funções do programa SW CCK PC 6000 é a transferência dos dados armazenados nas memórias de massa das unidades CCK e gravá-los no microcomputador, formando um banco de dados a partir do qual serão emitidos gráficos e relatórios analíticos de utilização de energia elétrica, além da emissão e rateio da conta de energia.



Exemplos de Gráficos emitidos pelo Programa SW CCK PC 6000
Demanda e Fator de Potência Diário Fator de Potência Horário

Consumo de Energia Rateio de Custos

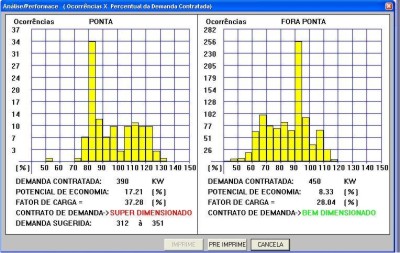

Análise Contratual Conta Setorial

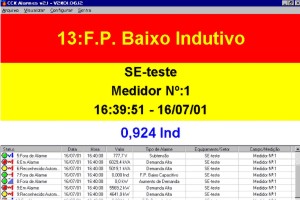

Monitoração em Tempo Real Alarmes

Qualidade de Energia Variações de Tensão

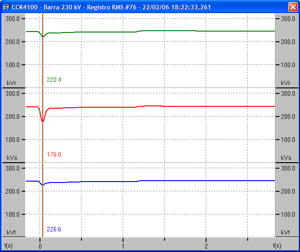

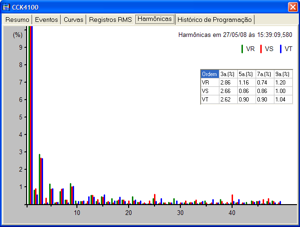

Espectro de Harmônicas Tensões RMS



Conectividade

Comunicação em MODBUS RTU


O SISTEMA CCK possui uma extensa lista de equipamentos para os quais já foram desenvolvidos os DRIVER's de comunicação;

Lista de Equipamentos

Obs: consulte-nos sobre novas integrações.

OPC


O Sistema CCK pode ainda, através de OPC, conectar-se a qualquer supervisório (lfis,INTOUCH, ELIPSE, etc). como apresentado na figura abaixo:




Banco de Dados


O SISTEMA CCK já está integrado com os seguintes bancos de dados:

IEC 61850 DNP3


Sempre alinhada as tendências mundiais, a CCK AUTOMAÇÃO conta com o poderoso conversor de protocolos que permite a comunicação do seu sistema com equipamentos de outros fabricantes.

Conversor de protocolo CCK 900;






Customização

Através de um editor de tela, dá total flexibilidade ao usuário na criação de suas próprias telas de monitoração.






Solução de Ponta a Ponta

A CCK AUTOMAÇÃO possui um corpo técnico que permite a instalação completa do SISTEMA CCK (montagem e instalação de painéis especiais, instalação de cabos de comunicação em par trançado e fibra ótica, instalação de medidores de energia e etc...).
